簡介：

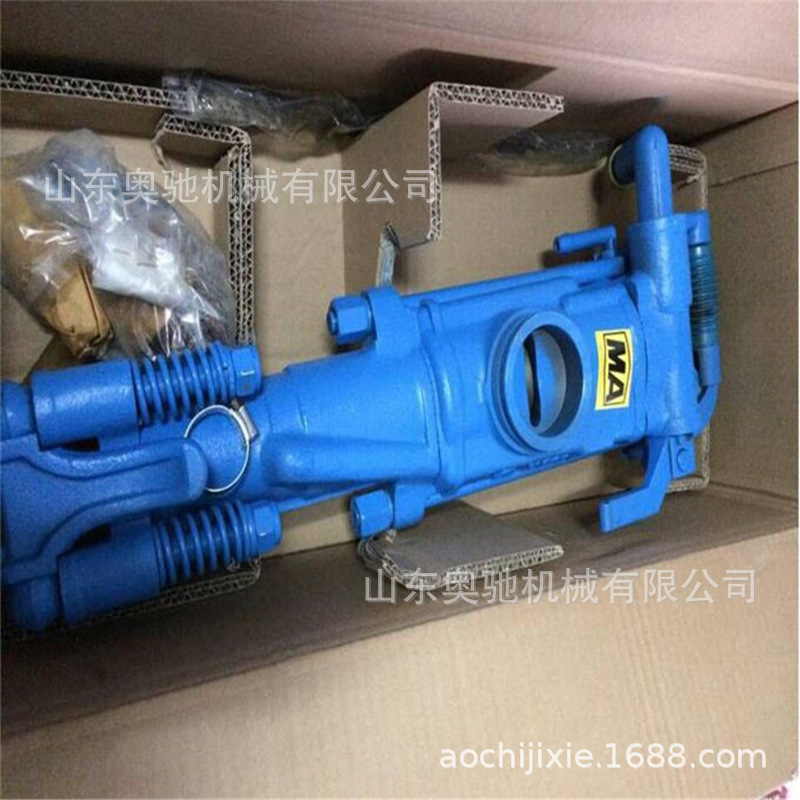

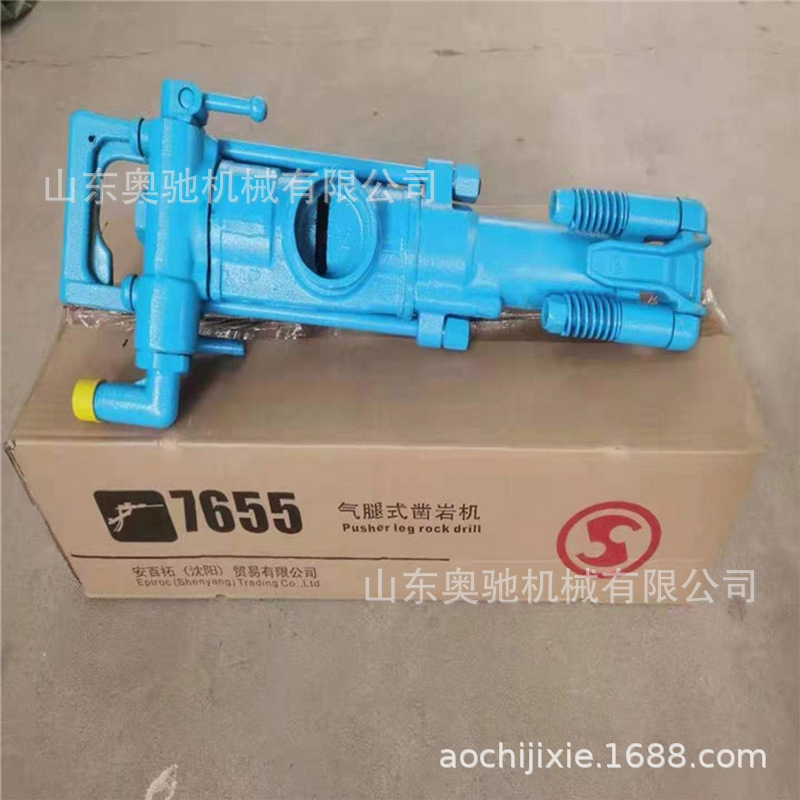

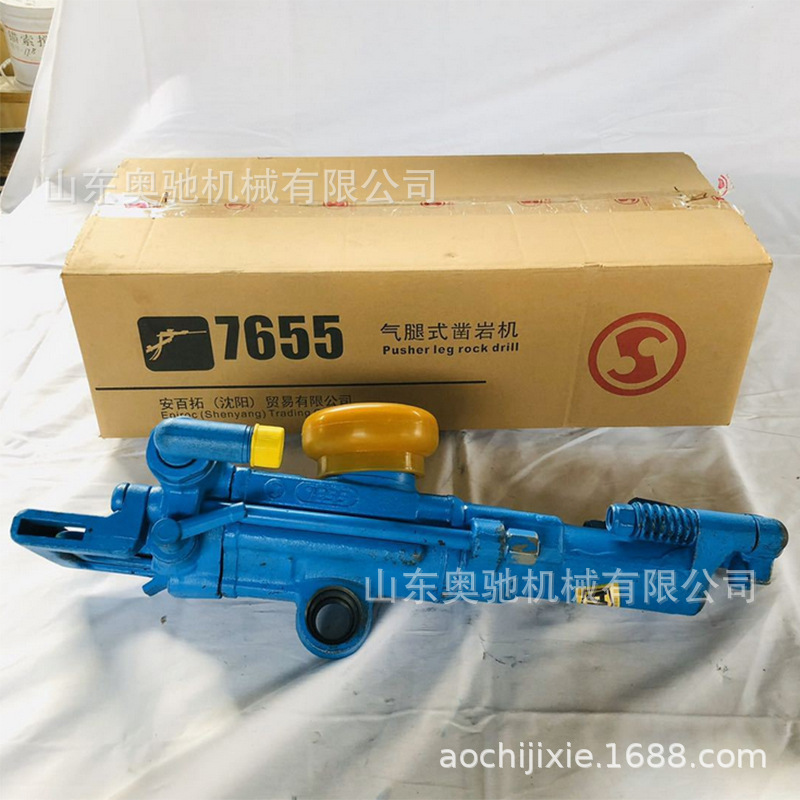

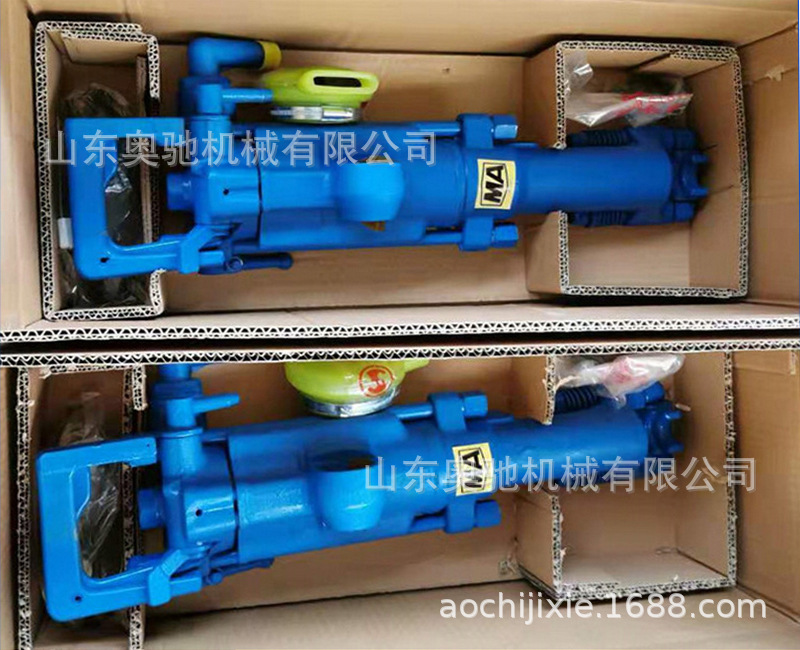

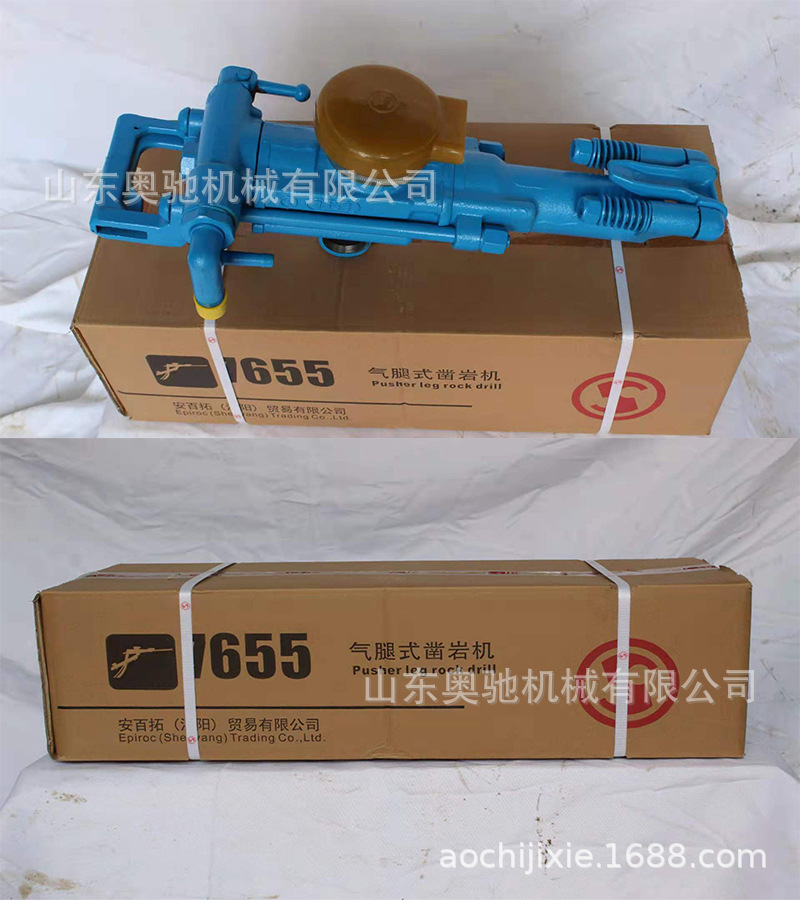

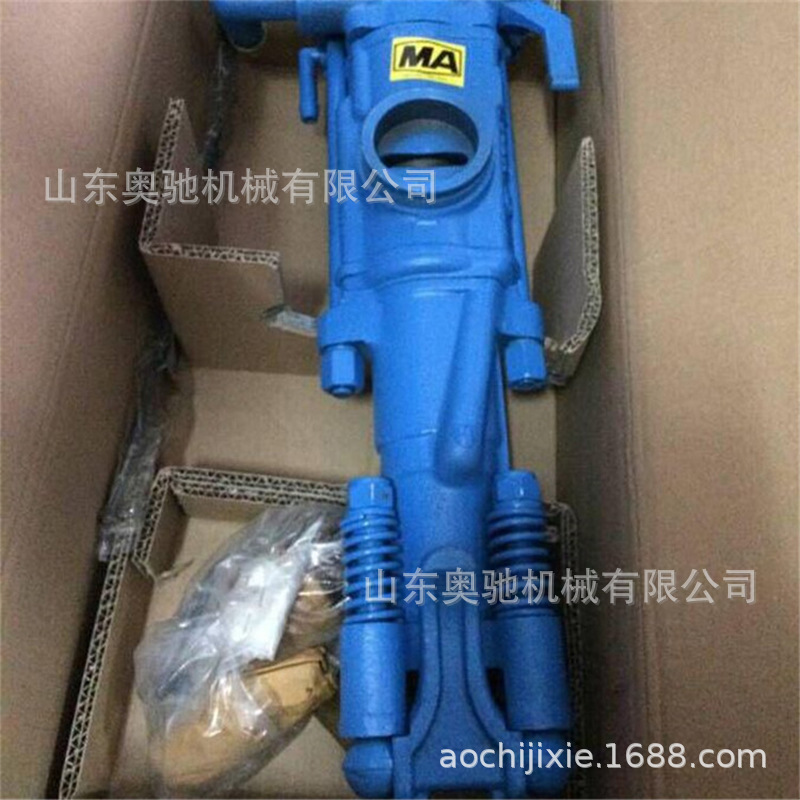

7655型氣腿式鑿巖機是一種高效率的鑿巖機械。用于巖巷掘進及各種鑿巖作業中鉆鑿爆炸孔，是礦山、鐵路、交通、水利建設等石方工程中的重要機具。
本機運用范圍較廣，適用在中硬或堅固（f=8~18）巖石上鉆鑿水平或歪斜水平或歪斜方向的炮孔，鉆孔深度可達5米。
本機既可以依據巷道斷面巨細與FT160A型短氣腿或FT160B型長氣腿配套運用，也可裝在鉆車或鉆架上作業,為確保杰出的光滑，本機配有FY200A型注油器。
布局特色：本機配氣方式選用碗狀配氣閥，布局合理，發動靈敏。并具有重量輕、鑿巖速度快、耗氣量低、振蕩小，操作便利、故障率低、零件壽命長、經濟效益好等長處。
|
項目 |
參數 |
|
主機重量 |
24 kg |
|
全長 |
628MM |
|
使用氣壓 |
0.63 MPa |
|
氣缸直徑 |
76 mm |
|
活塞結構行程 |
60 mm |
|
鑿巖沖擊頻率 |
≥36 Hz |
|
沖擊能 |
≥65 J |
|
鑿巖耗氣量 |
≤80 L/s |
|
空轉轉速 |
≥300 r/mim |
|
嗓聲 |
≤112 dB(A) |
|
使用氣壓 |
0.2-0.3 MPa |
|
輸氣膠管內徑 |
25 mm |
|
輸水教管內徑 |
13 mm |
|
鉆孔直徑 |
34～42 mm |
|
鉆孔深度 |
5 m |
|
釬尾規格 |
B22×108 mm |
|
FY200A型注油器 |
|
|
重量 |
1.2 kg |
|
貯油量 |
0.2 L |
|
氣腿 |
FT160A型 FT160B型 |
|
重量 |
17公斤 16公斤 |
|
氣腿長度 |
|
|
長度 |
3006毫米 2526毫米 |
|
長度 |
1668毫米 1428毫米 |
|
推進長度 |
1338毫米 1098毫米 |
